膜式エアードライヤー

  • コンプレッサー側に冷凍式エアードライヤーを設置しているが、末端よりドレンが発生してお困りの方。
  • もっと露点温度を下げたい方。
  • 圧縮空気を供給するだけで、露点温度-17~-65℃の超乾燥した圧縮空気が得られます。

膜式エアードライヤーを使用した時の空気単価・露点温度の技術情報は[こちら]をご覧ください。

<注意>
2017年1月より、フィルターセットに付いている「AIRXフィルター」の入口側の接続口径がRcに変更になりました。(フィルターセットの型式変更はございません。)
製品カタログは製作時期によりGネジ表記のものがあります。詳細についてはお問い合わせください。

膜式エアードライヤーフィルターセット
エアードライヤーフィルターセット
膜式エアードライヤー本体
ドライヤー本体

膜はU.S.A.製の先端技術製品で、環境に優しくメンテナンスフリーの圧縮空気用中空糸膜式エアードライヤーです。圧縮空気を供給するだけで、大気圧露点温度-17~65℃(注)の超乾燥した圧縮空気が得られます。

エアードライヤー比較

冷凍式エアードライヤー・乾燥剤式ヒートレスエアードライヤーと比較するとこんな特徴があります。
あなたはどれを選びますか?

項 目冷凍式エアードライヤー乾燥剤式(吸着式)エアードライヤー膜式エアードライヤー特  徴評価
大気圧露点温度-17℃-17~-22℃-17~-65℃幅広い除湿域、超乾燥
フロンガスアリナシナシ地球環境に優しい
メンテナンスアリアリナシ省力化
消費電力アリアリナシ省エネ
ドレン処理アリナシナシドレン排出なし、省力、省エネ
パージナシアリアリ圧縮空気をパージしますので非省エネ×
厳しい環境下不適応不適応適応粉塵が多い区域OK・屋外OK・防爆区域OK
スペース配管途中に組み込むだけでOK
高温度不適応適応適応供給空気温度40℃までOK
圧 力1MPa以下1MPa以下2.1MPa以下使用圧力範囲0.2~2.1MPa(膜式エアードライヤー本体)

膜式エアードライヤー構造・原理

膜式エアードライヤーはどうして乾燥した空気を作れるのか?

膜式エアードライヤーは、水蒸気を取り除くために「酸素や窒素を非常に透過しにくく、水蒸気は透過しやすい」高分子材料を使用しています。この材料で作られた中空糸膜フィルターの内側に圧縮空気が通ると、水蒸気が膜の外に排出され、出口側には乾燥した空気が得られます。

膜式エアードライヤー乾燥原理

膜式エアードライヤー本体仕様

標準型酸素濃度低下防止型

■標準型

エアードライヤー本体

(注1):取付位置によりパージ排出口が上下垂直になるようにしてください。
(注2):入口側にプレフィルター、ミストフィルターを装着してください。

型式 MD30-4 MD40-6 MD50-6 MD60-8
外形寸法 4377361,1011,113
φB 100100100125
入口・出口口径 Rc1/2Rc3/4Rc1
質量 kg 2.3346.5
使用圧力範囲 MPa 0.2~2.1
入気温度範囲 ℃ 1.5~40
使用流体 圧縮空気
主な材質 ■ドライヤー本体 ・胴体:ABS樹脂・キャップ:アルミニウム
■入口出口継手 ・SUS

※1 MD10-4:2015年2月製造中止 代替品 MDM10SM-3 ※2 MD20-4:2015年12月製造中止 代替品 MDM20SM-3

■酸素濃度低下防止型

エアードライヤー本体

(注1):取付位置によりパージ排出口が上下垂直になるようにしてください。
(注2):入口側にプレフィルター、ミストフィルターを装着してください。

型式 MDM10-3 MDM20-3 MDM30-3 MDM40-6 MDM50-6 MDM60-8
外形寸法 533.5716.51,0598151,1801,194
φB 5555559999124
477.5660.51,0036831,0481,045
入口・出口口径 Rc3/8Rc3/4Rc1
質量 kg 0.80.91.13.44.47
使用圧力範囲 MPa 0.2~1.0
入気温度範囲 ℃ 1.5~40
使用流体 圧縮空気
主な材質 ■ドライヤー本体 ・胴体:ABS樹脂・キャップ:アルミニウム
■入口出口継手 ・SUS

膜式エアードライヤーフィルターセット

標準型酸素濃度低下防止型

■標準型

型式 MD30SM-4 MD40SM-6 MD50SM-6 MD60SM-8
使用流体 圧縮空気




スーパー
プレフィルター
S013DF-4Rc※1 S020DM-6Rc※1 S056DM-8Rc※1
ミクロミスト
フィルター
M013DF-4Rc※1M020DM-6Rc※1M056DM-8Rc※1
ドライヤー MD30-4MD40-6MD50-6MD60-8
使


入口空気圧力 (MPa) 0.2~1.5
入口空気温度 (℃) 1.5~40 (但し、凍結しないこと)
使用周囲温度 (℃) 1.5~40 (但し、凍結しないこと)
基準定格 出口空気露点 (℃) 大気圧下 -25℃ (圧力下 0.5℃)
入口空気流量 (L/min) 2203477531,313
出口空気流量 (L/min) 1872806401,088
パージ空気流量 (L/min) 3367113225
入口空気圧力 (MPa) 0.7
入口空気温度 (℃) 25
入口空気飽和温度 (℃) 25
周囲温度(℃) 25



A(mm) 216525627
B(mm) 88125
C(mm) 2539.4
φD 100125
E(mm) 210280415
(F)(mm) 5568861,2311,267
(G)(mm) 7211,0541,4191,508
(H)(mm) 144179
入口口径 Rc1/2※2Rc3/4※2Rc 1※2
出口口径 Rc1/2Rc3/4Rc 1
質量 (kg) 5.68.69.616.6

※1:2017年1月 型式変更 ※2:2017年1月 Rcネジへ変更
● MD10SM-4:2015年2月製造中止 代替品 MDM10SM-3 / MD20SM-4:2015年12月製造中止 代替品 MDM20SM-3

※基準定格内の出口露点の値は、1時間後の到達露点です。(当社試験値)

(注)
分離膜透過圧縮空気は、酸素濃度が若干低くなりますので、呼吸器のエアーや規定濃度で使用する機器には絶対に使用しないで下さい。また、作業環境に分離膜透過圧縮空気が流れる場合は、十分に換気を行って下さい。

MD30SM-6型 外観

膜式エアードライヤーフィルターセット

  • パージ排気口は上下垂直にしてください。
  • エアーフィルターの仕様は、製品ページをご参照ください。
  • 輸送時はユニオン④より取り外した状態になっております。
No部品名数量材質
膜式エアードライヤー
スーパープレフィルター
ミクロミストフィルター
ユニオンステンレス
ニップルステンレス
ロングニップルステンレス
異型ソケットステンレス
MD40SM-6型, MD50SM-6型, MD60SM-8型 外観

膜式エアードライヤーフィルターセット

  • パージ排気口は上下垂直にしてください。
  • エアーフィルターの仕様は、製品ページをご参照ください。
  • 輸送時はユニオン④より取り外した状態になっております。
No部品名数量材質
膜式エアードライヤー
スーパープレフィルター
ミクロミストフィルター
ユニオンステンレス
ニップルステンレス
ロングニップルステンレス
異型ソケットステンレス

■酸素濃度低下防止型

型式 MDM10SM-3 MDM20SM-3 MDM30SM-3 MDM40SM-6 MDM50SM-6 MDM60SM-8
使用流体 圧縮空気




スーパー
プレフィルター
SM350AF-M1-3 S020DM-6Rc※1 ※1
S056DM-8Rc
ミクロミスト
フィルター
MM350AF-M01-3M020DM-6Rc※1※1
M056DM-8Rc
ドライヤー MDM10-3MDM20-3MDM30-3MDM40-6MDM50-6MDM60-8
使


入口空気圧力 (MPa) 0.2~1.0
入口空気温度 (℃) 1.5~40 (但し、凍結しないこと)
使用周囲温度 (℃) 1.5~40 (但し、凍結しないこと)
基準定格 出口空気露点 (℃) 大気圧下 -25℃ (圧力下 0.5℃)
入口空気流量 (L/min) 311082203477531,313
出口空気流量 (L/min) 25851872806401,088
パージ空気流量 (L/min) 6233367113225
入口空気圧力 (MPa) 0.7
入口空気温度 (℃) 25
入口空気飽和温度 (℃) 25
周囲温度(℃) 25



A(mm) 161.5525627
B(mm) 5388125
C(mm) 25.52539.4
φD 5599124
E(mm) 120280415
(F)(mm) 631660.51,156.59251,2901,336
(G)(mm) 726.5909.51,2521,1131,4781,577
(H)(mm) 144179
J(mm) 7591
入口口径 Rc3/8Rc3/4※2Rc 1※2
出口口径 Rc3/8Rc3/4Rc 1
質量 (kg) 2.12.22.48.69.616.6

※1:2017年1月 型式変更 ※2:2017年1月 Rcネジへ変更

※基準定格内の出口露点の値は、1時間後の到達露点です。(当社試験値)

(注)
分離膜透過圧縮空気は、酸素濃度が若干低くなりますので、呼吸器のエアーや規定濃度で使用する機器には絶対に使用しないで下さい。また、作業環境に分離膜透過圧縮空気が流れる場合は、十分に換気を行って下さい。

MDM10SM-3型, MDM20SM-3型 ,MDM30SM-3型 外観

膜式エアードライヤーフィルターセット

  • パージ排気口は上下垂直にしてください。
  • エアーフィルターの仕様は、製品ページをご参照ください。
  • 輸送時はユニオン④より取り外した状態になっております。
No部品名数量材質
膜式エアードライヤー
スーパープレフィルター
ミクロミストフィルター
ユニオンステンレス
ニップルステンレス
パージ調整弁
MDM40SM-6型, MDM50SM-6型, MDM60SM-8型 外観

膜式エアードライヤーフィルターセット

  • パージ排気口は上下垂直にしてください。
  • エアーフィルターの仕様は、製品ページをご参照ください。
  • 輸送時はユニオン④より取り外した状態になっております。
No部品名数量材質
膜式エアードライヤー
スーパープレフィルター
ミクロミストフィルター
ユニオンステンレス
ニップルステンレス
ロングニップル
異型ソケット
パージ調整弁
異型ニップル

膜式エアードライヤー露点性能

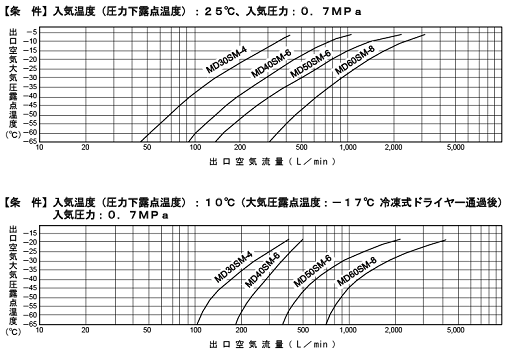

膜式エアードライヤーの露点性能グラフです。

膜式エアードライヤー露点性能グラフ
出口空気露点は、条件により変わります。上記グラフは目安としてご使用ください。
他条件につきましては、お気軽に弊社までお問い合わせください。

膜式エアードライヤー取付例

膜式エアードライヤー取付例
