ドレン処理装置

クーラードレン油水分離装置 クーラードレン美人水

2018年4月 型式変更 処理量アップ

オイルミストが混入した、クーラードレンの処理に困っていませんか?
そこでクーラードレン処理装置
ドレン水が美人水を用いると、綺麗な水に!?

【クーラードレーン 美人水】は、クーラードレンの処理にお奨めです。

クーラードレン 美人水

CDB180型

クーラードレン 美人水

CDB182型


新機能

●クーラードレン美人水の特徴

オイルミストが立ち込めている工場内では、クーラー(冷房)の熱交換部にオイルミストが付着しています。
内部で発生したクーラードレンには、このオイルミストが混入し、ドレンと共に室外に排出されてしまいます。

フクハラの「クーラードレン美人水」は、オイルミストが混ざったクーラードレンの油分濃度を、水質汚濁防止法の排水基準値である5ppm以下の清水に処理します。

クーラーには多くのドレンが含まれるもの無電源で静かなクーラードレン処理装置それが「クーラードレン美人水」。
置き場所に考慮したコンパクトなクーラードレン用処理器「美人水」様々な場所で活かせます。

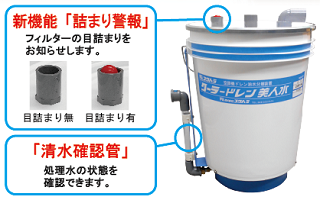

「清水確認管」で処理水の状態確認、「詰まり警報」(新機能)でフィルターの目詰まりをお知らせします。

2018年7月 処理能力が2倍の「CDB182型」を追加しました。

オイルミストが発生するものとは?

クーラードレン美人水が活躍するオイルミストはこのようなものから発生します。

各種工作機械 NC・CNC旋盤、NCフライス盤、フライス盤、汎用旋盤、マシニングセンター、自動機
ボール盤、ブローチ盤、トランスファーマシン 等
成型機 ダイカストマシン、インジェクション(樹脂)、大型プレス 等
その他 圧延装置、転造機、ヘッダー、鍛造機、焼入れ装置、焼バメ装置、洗浄機、塗油機、エアーブロー 等
食品製造 食用油のミストが立ち込める場所、パン、菓子、水産 等

クーラードレン美人水 商品仕様

用途空調機ドレン油水分離
型式CDB180CDB182
使用最大冷房機能力 (注1)20kW(目安)40kW(目安)
処理能力16L/h32L/h
全処理量72,000L(50ppm時)48,000L(50ppm時)
処理後の油分濃度5ppm以下 (n-ヘキサン抽出物質)
処理方式自然落下による特殊フィルター槽で処理
エレメント交換方法 製品ごと交換してください。 P-CDB槽、およびP18型美人水分離槽内の
ひも状吸油材を交換
使用温度2~50℃ (但し、凍結しないこと)
入口口径φ26.4
出口口径Rp1/2Rc1/2
外形寸法357(W)×449(H)mm804(W)×385(D)×1,098(H)mm
質量約6.1kg約15kg
塗装色ホワイト槽:ホワイト 架台:マンセルグリーン
(注1)使用条件によって大幅に異なります。
    ドレン発生量の多い機種に対応できるモデルを取りそろえております。ご相談ください。

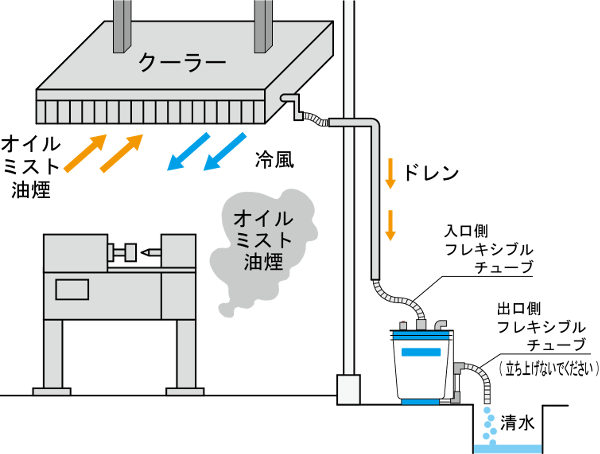

クーラードレン美人水 使用例

  • オイルミストが立ち込める現場では、クーラーにオイルミストが付着する。
  • 内部で発生したクーラードレンには、オイルミストが混入し、ドレンと一緒に室外に排出される。
  • クーラードレン美人水は、オイルミストが混ざったクーラードレンの油分濃度を、水質汚濁防止法の排水基準値の5ppm以下の清水へ処理が可能。
  • 「クラードレン美人水」は無電源、静音、更にコンパクトサイズ。

クーラードレン 美人水使用例

クーラードレン 美人水 設置について

  1. ドレン入口・出口は、槽の交換を考慮し、必ずフレキシブルチューブで接続してください。
  2. 出口側に接続する配管は極力短く、立ち上がらないようにしてください。

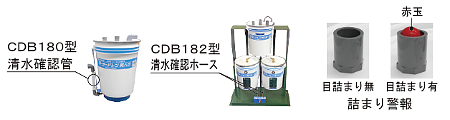

  3. 清水確認管(CDB182型は清水確認ホース)が汚れてきましたら、CDB180型は製品ごと、CDB182型はP-CDB槽とひも状吸油材を交換してください。
  4. フィルターが目詰まりになりドレンが溢れてきますと、「詰まり警報」に赤玉が出てきます。至急交換してください。

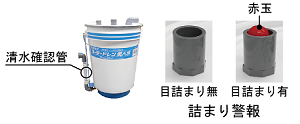

  5. 清水確認管と詰まり警報

使用済槽の処理について

  • ●使用済の槽を貴社で処理できない場合、槽を当社で産廃処理いたします。運送便(元払い)でご返却ください。
