シンライ ドレックス600 省エネ型ドレントラップ

「シンライ」は、長期間故障なく、確実に作動し続けます。

150~600kWエアーコンプレッサー対応 電磁式強力ドレン自動排水器

インタークーラー、アフタークーラー、エアータンク、冷凍式エアードライヤー、大型エアーフィルター等のドレンバルブとオリフィスを常時微開によって、ドレンを抜いている企業様、電力費を削減できます。


フクハラ式強力電磁弁」を搭載し、ストレーナー無し・大きな排出弁で、錆びやスラッジ、高粘度のドレンを排出を可能にした、強力電磁式ドレントラップです。

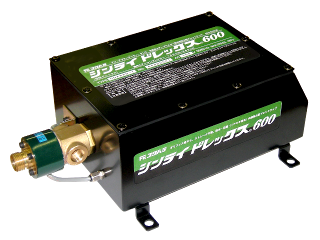

シンライドレックス600

CDX600型

  • ドレン呼び込み機能付き強力電磁弁(特許取得済)
    強力な「フクハラ式強力電磁弁」が、100秒間ごとに1秒間、弁が開き(呼び込み)、ドレンをセンサー部に呼び込みドレンを排出します。さらにセンサーがドレンを検出した時には3秒間(固定)、合計4秒間ドレンを排出します。そのため、均圧管の取り付けは不要です。また、異物の引っ掛かりがあったとしても、強力な排出力で除去します。
  • 排出弁がφ7と大きい
    排出弁が大きいため、異物の引掛かりが極めて少なく、目詰まりの心配はほとんどありません。
  • ストレーナーが不要
    ストレーナーは装備しておりませんので、清掃をする必要がほとんどありません。
  • セルフクリーニング機能
    ドレンが接液する弁座および弁部等は、毎回エアーでセルフクリーニングをしますので、異物の噛みこみが極めて少なく、確実に長期間ドレンを排出します。
  • 防水・防塵構造
    この製品は防水・防塵(JIS C 4034 IP65相当)構造になっています。
  • 設定が一切不要
    センサーでドレンの有無を感知しますので、サイクル時間や排出時間設定は一切不要です。
  • 標準取付部品付
    取付部品が付属していますので、現在ご使用中のインタークーラー・エアータンク等へ簡単に取り付けることができます。

ドレントラップに対する不信感で損失となる電力費

①手動ドレンバルブを微開(オリフィス径φ4相当)
インタークーラー、アフタークーラーの手動ドレンバルブを微開にして、ドレンとエアーを排出している。
手動ドレンバルブからの放出量は
1.6m/分、年間約43万円の損失 となります。
※放出量はインタークーラー(0.2MPa)およびアフタークーラー(0.7MPa)の合算値です。

手動ドレンバルブ微開例

②エアータンクの手動ドレンバルブは全開、オリフィス径φ2微開
圧力0.7MPaの場合、オリフィスからの放出量は
0.4m/分、年間約7.7万円の損失 となります。

エアータンク手動ドレンバルブ全開例

③ドレントラップの故障により、エアーが出っ放しの状態
(オリフィス径φ2相当)
圧力0.7MPaの場合、故障によるエアーの放出量は
0.4m/分、年間約7.7万円の損失 となります。

ドレントラップ故障例

「シンライ ドレックス®600」は、上記の様なエアーロスがほとんどなく、電力費を削減することができます。

シンライドレックス600 仕様

品名 シンライ ドレックス®600
型式 CDX600-1 CDX600-2
適用コンプレッサー 150~600kW
インター・アフタークーラー、ドレンセパレータ、エアータンク、エアードライヤー等のドレン抜き
電源電圧・周波数AC100V 50/60Hz単相AC200V 50/60Hz
定格電流 50Hz 0.45A / 60Hz 0.36A 50Hz 0.23A / 60Hz 0.18A
最高使用圧力1MPa
ドレン入口口径 G1/2B
ドレン出口口径 Rc3/8(2箇所)
流体温度および使用温度範囲-20~50℃
(但し、ドレン水が凍結しないこと)
ドレン排出作動 100秒間ごとに1秒間弁が開き(呼び込み)、ドレンをセンサー部に呼び込み排出します。
さらにセンサーがドレンを検出した時には3秒間(固定)、合計4秒間ドレンを排出します。
ドレン排出能力 約580cc/秒 (0.7MPa時)
テストボタンスイッチを押している時間だけ連続排出
外形寸法・質量 379(W)mm×220(D)mm×132(H)mm ・ 5.6kg
本体構造 防水・防塵(JIS C 4034 IP65相当)
標準取付部品 G1/2×500L金具付耐圧・耐油ホース 1本
Rc1/2×G1/2ホースニップル 1個
外観色 本体:黒 センサー部:緑

排出能力

圧力\排出時間 排出量(清水)単位cc
1秒 4秒
0.2MPa 380 1,520
0.5MPa 630 2,520
0.7MPa 750 3,000
1 MPa 890 3,560

取付例

取付例

  • ドレン流入について
    シンライ ドレックス600のドレン入口が、各装置のドレン排出孔よりも低い場合はドレンが流入します。さらにドレン呼び込み機能も作動します。
    また、シンライ ドレックス600のドレン入口が、各装置のドレン排出孔より高い場合でも、ドレン呼び込み機能により、確実にドレンを排出します。
