ドレントラップ

スーパードレックス610 省エネ型ドレントラップ

スーパードレックスがパワーアップしました。

150~610kWエアーコンプレッサー対応 電磁式強力ドレン自動排水器

中型・大型コンプレッサーのインタークーラー、アフタークーラー、ドレンセパレータ、エアータンク、ドライヤー、エアーフィルター等に溜まる、重油程度に粘度が高く、しかもスラッジ流入の多いドレンを、ストレーナ無しで排出するのに最適なドレントラップです。

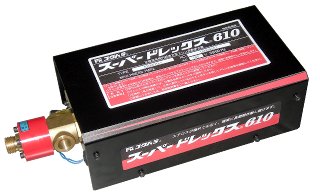

スーパードレックス610

2015年10月 新発売 ※「スーパードレックス220(SDX220型)」は販売を終了しました。

  • ドレン呼び込み機能付き(特許取得済み)
    100秒間ごとに1秒間、弁が開きドレンをセンサー部に呼び込みます。
    センサーがドレンを検出した時には4秒間(固定)、合計5秒間ドレンを排出します。
  • 設定が一切不要
    センサーでドレンの有無を感知致しますので、サイクル時間や排出時間設定は一切不要です。
  • 排出口φ6、ストレーナ無し
    弁座の排出口が大きいため、目詰まりで排出不能になることはほとんどありません。
    ストレーナは不要です。
  • セルフクリーニング機能
  • 取付部品が付属されていますので、現在ご使用中のエアーコンプレッサーへ簡単に取り付けることができます。
取付例
取付例

スーパードレックス610 仕様

品名 スーパードレックス610
型式 SDX610-1 SDX610-2
電源電圧・周波数AC100V 50/60Hz単相AC200V 50/60Hz
定格電流50Hz 0.45A / 60Hz 0.36A50Hz 0.23A / 60Hz 0.18A
適用コンプレッサー 150~610kW
インタークーラー、アフタークーラー、ドレンセパレータ、
エアータンク、エアードライヤーのドレン抜き
最高使用圧力1MPa
ドレン排出作動100秒間ごとに1秒間弁が開きドレンをセンサー部に呼び込みます。
センサーがドレンを検出した時には4秒間(固定)、合計5秒間ドレンを排出します。
セルフクリーニング機能ドレンが接液する弁座、弁部を、エアー排出毎にセルフクリーニングします。これにより、弁部の油汚れ、異物噛み込み等を防止します。これに消費するエアーは僅かです。
ドレン入口口径G1/2B (注1)
ドレン出口口径Rc3/8(2箇所)
流体温度および使用温度範囲-20~50℃
(但し、ドレン水が凍結しないこと)
ドレン排出能力580cc/秒 (0.7MPa時)
テストボタンスイッチを押している時間だけ連続排出
外形寸法・質量365(W)mm×154(D)mm×110(H)mm ・ 4.3kg

注1:G1/2×500mm金具付耐圧・耐油ホース付属、G1/2×R1/2ニップル付属
