漏洩検知器「リークラーム」

フクハラの検知器
納入実績・耐久性No.1 メカニカル・シール専用漏洩検知器

漏洩検知器
漏洩検知器リークアラームロゴ
漏洩検知器リークアラームFL-10DA型
  • 一滴の漏れが大災害を招くこともあるということを誰が予測出来るでしょうか?
  • 災害防止機器商品
    災害保険と考えて設備計画を立案してください。

用途は------------

  1. ポンプ・攪拌機・ブロワー遠心分離機等に使用されている
    メカニカル・シールの液体、ガスの漏洩検知に。
  2. ロータリージョイントの漏洩検知に

漏洩検知器リークアラーム特長

  1. 耐圧防爆 d2G4
  2. 確実に作動いたします。

    (フロートスイッチ、リードスイッチ等を使用したものは粘度・異物・錆等に弱いです。)
    漏洩液は検出パイプに接触するのみで、マクイロスイッチには接触しませんので、粘着・腐食等による不動作はありません。

  3. 可動部の動きが少ないので超寿命です。

    液体ヘッド圧によって生ずるダイヤフラムの動きは1mm程度ですから、疲労による故障はありません。

  4. 接点容量が大きいです。

    警報器回路にリレーを組み込む必要はありません。
    (フロートスイッチ、リードスイッチを使用したものは接点容量が小さいです。)

  5. マイクロスイッチ動作とマイクロスイッチ復帰の間には応答差がありますので、
    チャタリングの心配はありません。
  6. ガス漏洩も検知できます。

    ケース内が0.8kPa( 0.008kg/cm2 )以上の圧力になればマイクロスイッチが作動します。

漏洩検知器リークアラーム構造

漏洩検知器リークアラーム構造
25キャップ
24ガスケット
23検出パイプ
22ケース
21Oリング
20六角穴付ボルト
19端子台
18十字穴付バインドねじ
17十字穴付なべ小ねじ
16マイクロスイッチ
15絶縁体
14L金具
13Oリング
12プランジャ
11穴用C型止め輪
10平座金
9ベアリング
8軸受
7受圧板
6ダイヤフラム
5チャンバ
4均圧管
3取付座
2端子ボックス
1カバー
No.部品名

漏洩検知器リークアラーム動作原理

  1. 約100~180ccのドレンがケース内に流入する。
  2. 検出パイプ内の液体ヘッド圧で空気圧を作り出す。
  3. 空気圧をダイアフラムで受ける。
  4. マイクロスイッチを動作させる。

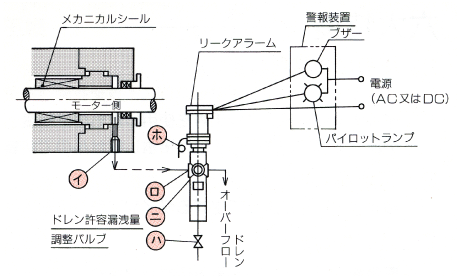

漏洩検知器リークアラーム配管・取付注意事項

漏洩検知器リークアラーム配管・取付注意
  1. リークアラームが垂直になるように設置する。
  2. (ロ)は(イ)よりも低いレベルに設置する。
  3. メカニカル・シールのグランドカバードレン孔(イ)と
    リークアラーム側(ロ)とを配管する。
  4. リークアラーム側の(ニ)はメクラとする。
  5. (ホ)には配管しない。
  6. (ハ)は閉じるか、許容漏洩量を開放ドレンとする。
  7. 本体よりアースを接続する。
  8. ガス漏洩を検知するには(ニ)をメクラとする。

漏洩検知器リークアラーム 製品仕様

■漏洩検知器リークアラーム FL-10DA型

漏洩検知器リークアラーム FL-10DA型
型式 FL-10DA
防爆規格 耐圧防爆 d2G4
マイクロスイッチ動作流量 100~180cc 漏洩液比重が1の場合
マイクロスイッチ復帰流量 10~80cc
マイクロ
スイッチ
交流定格 最大 AC250V 開閉
電流値
10A
AC125V 10A
直流定格 DC125V 0.05
DC30V 5A
ドレン入口 R(PT) 1/2
ドレン出口
オーバーフロードレン出口
電線管接続口径 G(PF) 3/4
質量 6.4kg

■漏洩検知器リークアラーム FLAH-10DA型

漏洩検知器リークアラーム FLAH-10DA型
型式 FLAH-10DA
防爆規格 耐圧防爆 d2G4
マイクロスイッチ定格 最大 AC250V 10A / DC115V 0.05A
電源接続口 G 3/4
最高使用温度 250℃
ドレン入口 Rc 1/2
オーバーフロードレン出口 Rc 1/2
ドレン出口 Rc 1/2

■漏洩検知器リークアラーム FL-10型

漏洩検知器リークアラーム FL-10型
型式 FL-10
規格 防滴型
マイクロスイッチ定格 最大 AC250V 10A / DC115V 0.05A
電源接続口 G 3/4
最高使用温度 80℃
ドレン入口 Rc 1/2
オーバーフロードレン出口 Rc 1/2
ドレン出口 Rc 1/2

特殊仕様のリークアラーム(防滴型、微量漏洩検知型、接液部の材質変更 等)の製作も承ります。
